シェル&コイル式熱交換器 エネエース タイプ-CA

効率的な熱交換とローコストを両立

省エネと経済性を前提にして研究開発した、山一のオリジナルブランド“エネエース”。加熱器、冷却器の利用価値を高めた熱交換器のエースです。
自社開発のシェル&コイル型熱交換器として、小型化、軽量化、ローコスト化をクリア。ユーザーメリットをより高めました。

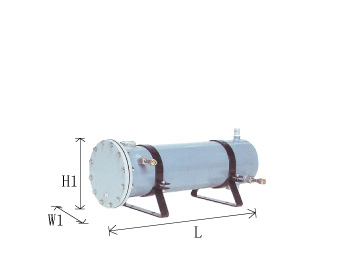

タイプ-CA 横型

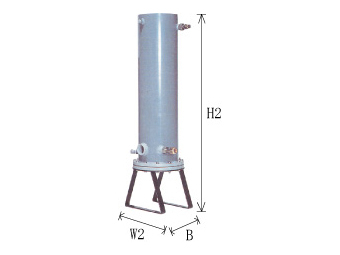

タイプ-CA 立型


CADデータダウンロード



CA型仕様

機種 伝熱面積(m2) 横型 立型 給排水口 重量(kg)
L W1 H1 W2 B H2
CA-03 0.20 450 240 250 220 173 605 25A 8
CA-05 0.30 620 240 250 220 173 775 25A 9
CA-08 0.44 600 340 325 295 258 805 40A 16
CA-10 0.60 780 340 325 295 258 985 40A 18
CA-13 1.00 1000 380 365 350 315 1270 50A 31
CA-13L 1.50 1370 380 365 350 315 1640 50A 39
