投込コイル式熱交換器 熱交換用チタンコイル

過酷な条件下でチタンパワーを発揮

山一のチタンコイルは、過酷な条件下でも大きな威力を発揮します。
肉厚が薄いから熱伝導性に優れ、腐食に強く、有害な金属イオンが溶解しないなど特性を生かし、様々な産業分野で活躍しています。高性能・高品質を支える、山一の高水準の加工技術。
標準品は、目的、セット機器の条件に合わせてバリエーションも豊富で、多彩なニーズに対応します。また、必要時に必要な機器を即日出荷できる体制を確立し、信頼にお応えしています。

標準品


D型

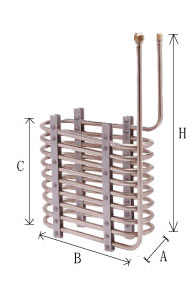

投げ込み式標準型(D型)


投げ込み式標準型(D型)の仕様(活魚水槽(18~20℃)用)

品番 冷凍機(kw) 伝熱面積(m2 パイプ仕様(外径×肉厚) A B H C 巻数
040 0.4 0.2 Φ16×0.5 100 350 450 120 4
060 0.6 0.3 Φ16×0.5 100 350 450 200 7
075 0.75 0.35 Φ16×0.5 100 400 600 250 7
100 1.1 0.5 Φ16×0.5 100 500 600 300 8
150 1.5 0.7 Φ16×0.5 175 600 700 400 10
Φ19×0.5 165 600 700 400 9
220 2.2 1.0 Φ16×0.5 175 700 800 500 13
Φ19×0.5 165 700 800 500 11
375 3.75 1.6 Φ19×0.5 215 800 900 600 15
Φ25.4×0.7 210 800 900 600 11

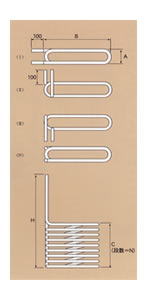

特注品(自由に寸法を選定できます。)


A型


E型


B型



F型


G型
